物联网与智能家居

PCBA纳米防水涂层在物联网(loT)与智能家居领域的应用,通过其超薄、高防护性及环保特性,为电子设备在潮湿、腐蚀性环境中的稳定运行提供了可靠保障。

方案介绍

PCBA纳米防水涂层在物联网(IoT)与智能家居领域的应用
  • PCBA纳米防水涂层凭借超薄、高防护及环保特性,为物联网(IoT)与智能家居设备在潮湿、腐蚀性环境中的稳定运行提供了关键保障。该技术通过形成致密防护膜,有效解决电子设备面临的防水防潮难题,具体应用涵盖三大核心领域。

  • 在智能家居设备方面,扫地机器人与智能门锁是典型应用场景。扫地机器人内部电路板常接触水渍与清洁液,智能门锁则长期暴露于潮湿环境,易发生短路或氧化。采用如Fluere-1700系列纳米涂层,可形成50-800nm的超薄防护膜,具备超疏水性能,水接触角大于140°,呈现类似荷叶效应的快速滚落特性,防止液体渗透。同时,该涂层通过500小时中性盐雾测试,耐酸碱腐蚀,且浸泡3秒、3分钟即可固化,极大提升了产线作业效率。

  • 针对物联网传感器节点,如户外温湿度传感器与水表,需长期抵御雨水与冷凝水侵蚀。纳米涂层能全覆盖PCB及元器件引脚,防止氧化导致的信号漂移。其1-50μm的纳米级厚度不影响传感器精度,确保WiFi、蓝牙等信号传输稳定无干扰。此外,涂层耐受-40℃至105℃极端温差,适应冷冻库或高温车间等严苛气候条件。

  • 在智能穿戴设备领域,运动耳机与智能手表面临汗液腐蚀与充电触点氧化风险。通过掩膜技术进行选择性涂覆,可避开麦克风、扬声器等敏感部件,同时实现IPX7级防水。全氟聚合物成分能有效抵抗汗液中盐分腐蚀,延长设备寿命。

  • 综上所述,PCBA纳米防水涂层以超薄防护、高效疏水、耐腐蚀为核心优势,成为行业首选方案。企业可根据设备结构与环境需求,灵活选择浸泡式或喷涂式工艺,实现定制化防护,显著提升产品可靠性与市场竞争力。

方案优势

超薄防护

超薄防护

通过差动电容传感器最大限度地减小环境影响所造成的误差,提供更精准的测量分析结果。

高效疏水

高效疏水

通过差动电容传感器最大限度地减小环境影响所造成的误差,提供更精准的测量分析结果。

耐腐蚀

耐腐蚀

通过差动电容传感器最大限度地减小环境影响所造成的误差,提供更精准的测量分析结果。

应用场景

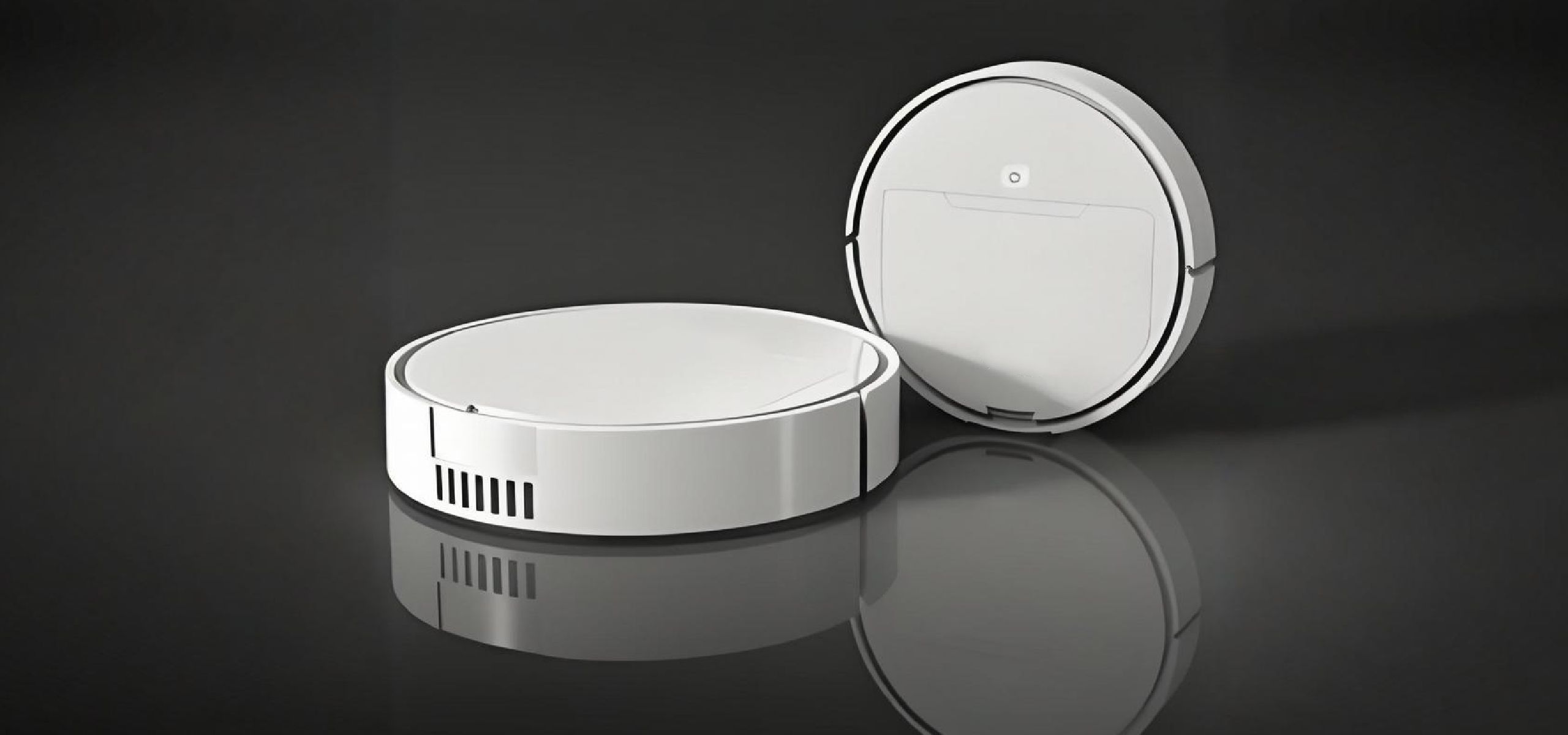

智能家居设备(如扫地机器人、智能门锁)

智能家居设备(如扫地机器人、智能门锁)

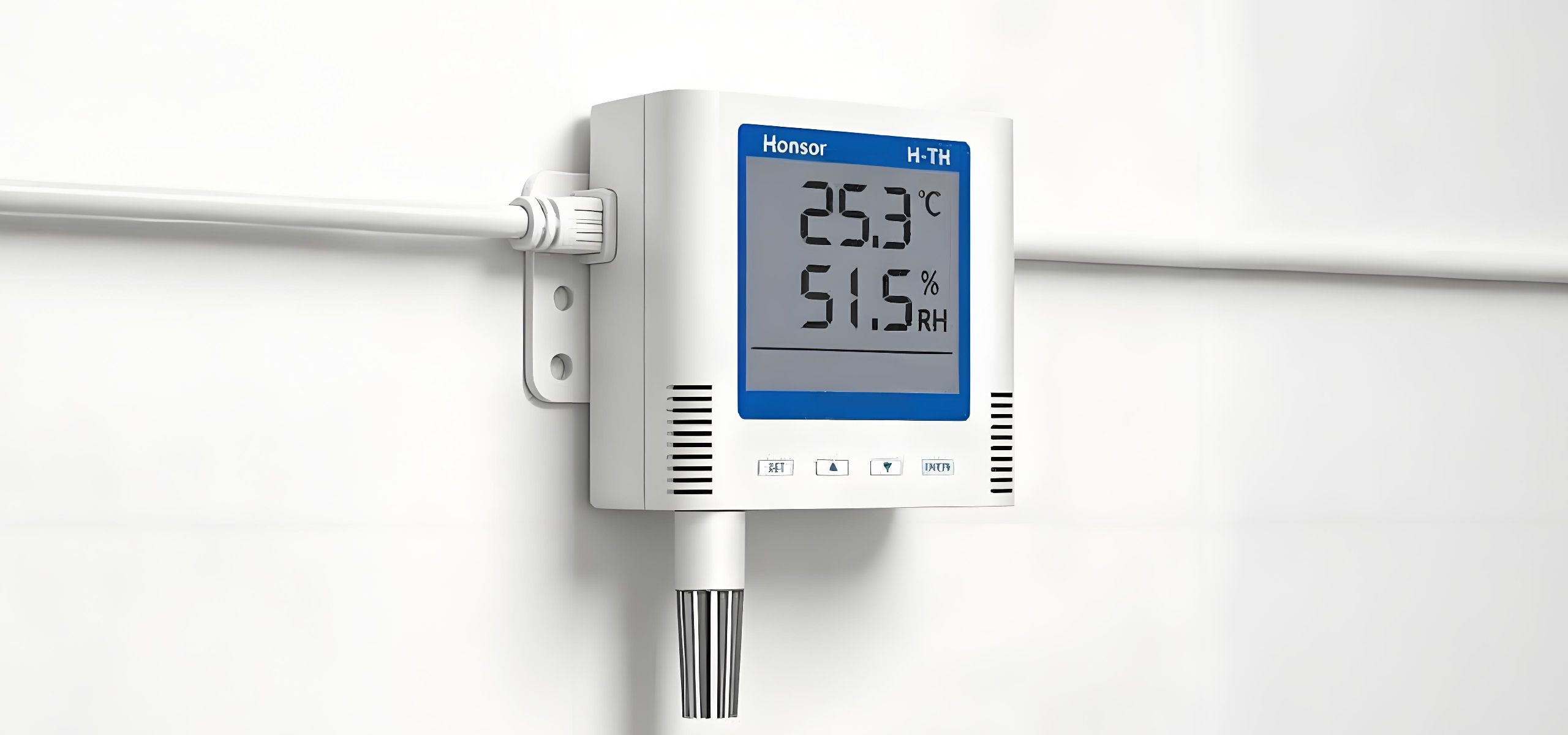

物联网传感器节点

物联网传感器节点
